Teollisuuden valvonta- ja annostelujärjestelmä EmpView

Järjestelmän osat

EMP-231 elektroninen vaaka EMP-235 ohjelmoitava mittaus- ja säätöala-asema Teollisuusprosessorijärjestelmä 19" kehikossa [kuva], sisältää: EMP-1810 CPU-kortti EMP-1808 sarjaväyläkortti RS232/RS485 -väylille EMP-1811 lähtökortti, 32 lähtöä 24VDC EMP-1812 tulokortti, 32 tuloa 24VDC ARCNETE2 Arcnet-väyläkortti ARCNEMP Laajennuskehikon Arcnet-kortti ARCNETPC PC:n Arcnet-kortti ISA-korttipaikkaan.

Vaaka EMP-231

Ohjelmisto

EMP-1810 CPU-kortilla mittausohjelmisto sisäänrakennetulla käskykielisellä ohjelmoitavalla logiikalla. EMP-235 ala-asemissa 2 kpl PID-säädintä ja käskykielinen ohjelmoitava logiikkakieli. EmpView-valvontaohjelmisto PC:n käyttöjärjestelmiin Windows 95, 98, 2000 ja XP. Naytto.exe, valvontaohjelmisto Dos-käyttöjärjestelmiin.

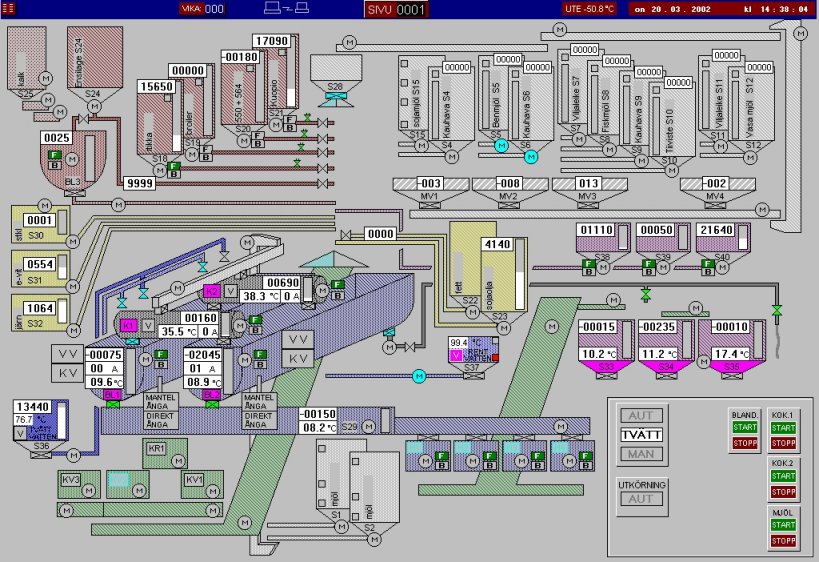

EmpView -valvontaohjelmiston sivu

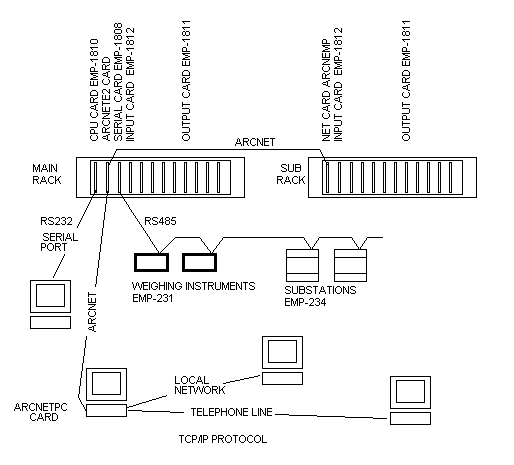

Väylä- ja verkkoyhteydet

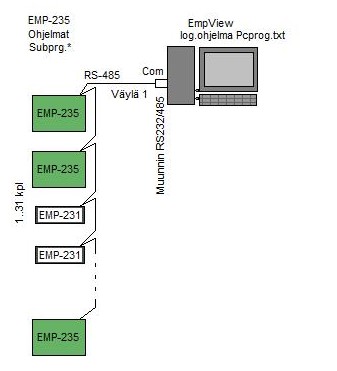

Kenttäväylä EmpWay vaakainstrunenteille EMP-231 ja ala-asemille EMP-235 on RS-485 standardia 9600 Baudin nopeudella.

Yhteys PC:n ja Rackin välillä joko RS232C tai Arcnet-standardin mukaisena.

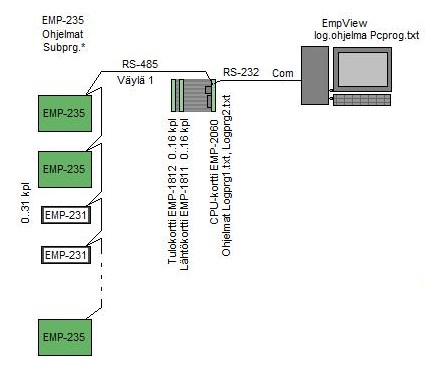

RS232C-yhteys käyttää 9600 Baudin nopeutta eikä se tarvitse mitään liitäntäkortteja, vain PC:n Com-portin.

Arcnet on vanhin verkkostandardi, jota PC:ssä käytettiin ennen Ethernet-standardeja. EmpView-järjestelmän Arcnet-korteissa käytetään Standard Microsystems 'in COM20020 -sarjan piirejä. Arcnet on valittu siksi, että se on helposti liitettävissä myös 8-bittisiin sulautettuihin järjestelmiin ja SMsC:n piirisarja sisältää kaiken verkkoprotokollakäsittelyn ja sanomapuskuroinnin valmiina. Kun Arcnet-väylälle lisätään tai poistetaan laitteita, identifioi verkko muutokset sekunnin murto-osassa.

EmpView-järjestelmän Arcnet-väylä käyttää 2.5 Mb/s nopeutta ja se vaatii korttikehikossa ARCNETE2 -kortin. PC:ssä tarvitaan joko ISA-korttipaikassa ARCNETPC -kortti tai USB-väylässä UsbArcnet -kortti.

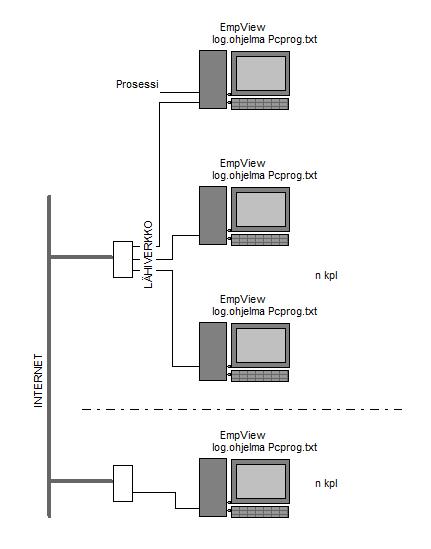

Server-koneena toimivaan PC:hen voi muut PC:t liittyä verkkoyhteyden kautta. Verkkoina voi olla tavallinen Ethernet-paikallisverkko tai puhelinverkkoyhteys. Yhteydessä käytetään TCP/IP -protokollaa.

I/O-kortit

Yksiosaiseen rackiin mahtuu maksimissaan 12 korttia, joten CPU- Arcnet - ja särjaväyläkortin lisäksi siihen menee 9 I/O-korttia, joissa on 32 tuloa tai lähtöä . Siten I/O-määrä voi olla 288. Kaksiosaiseen rackiin mahtuu 20 I/O-kortiia eli tuloja ja lähtöjä yhteensä 640. Ohjelmisto tukee yhteensä 32 tulo- ja 32 lähtökorttia, joten täydellä varustuksella I/O-määrä on 2048.

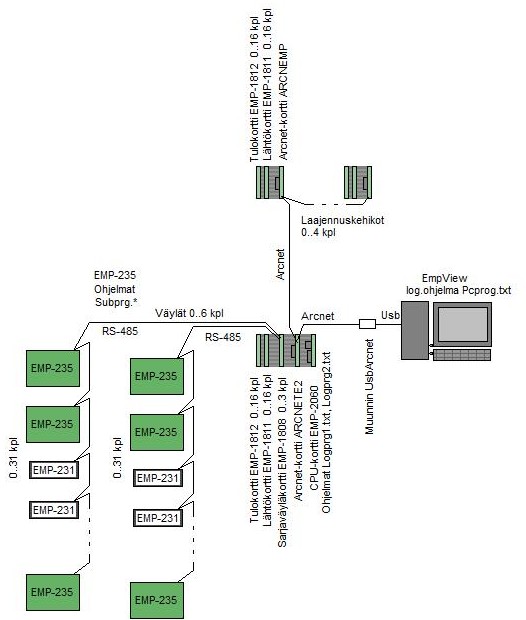

Jos haluttu I/O-määrä ei mahdu kaksiosaiseen rackiin, on suositeltavaa käyttää erillistä laajennuskehikkoa (sub rack), joka voidaan sijoittaa kymmenien metrienkin etäisyydelle päärackista (main rack) Arcnet-väylän ansiosta. Laajennusrack toimii I/O-laajennuksena, joka tottelee päärackin ohjelmaa. Laajennusrackin tarvitsema Arcnet-yhteys tapahtuu päärackin ARCNETE2 -kortilta.

Vaakainstrumentit ja ala-asemat

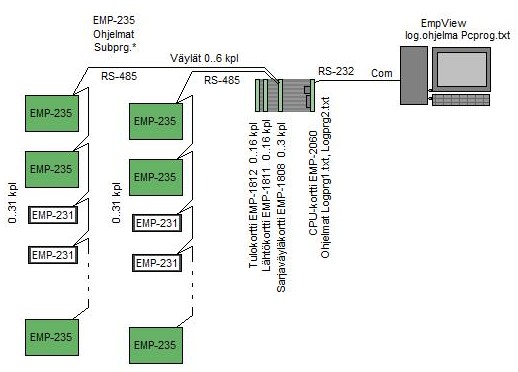

Sarjaväyläkortilla EMP-1808 on kaksi RS232 tai RS485-väylää. Empway -protokollaa käyttävälle RS485-kenttäväylälle voidaan liittää enintään 31 vaakaa EMP-231 ja/tai ala-asemaa EMP-235 . Sarjaväyläkortteja lisäämällä saadaan väyliä jopa 6 kpl, jolloin näihin liitettävien vaakojen ja ala-asemien kokonaismääräksi saadaan jopa 186 kpl!

RS485-väylä toteutetaan 2-parisella NOMAK-kaapelilla, joka lenkitetään ala-asemalta/vaa'alta toiselle. Väylään liitettävät laitteet sisältävät yksilölliset väyläosoitteet, joiden perusteella ohjelmisto tunnistaa ne.
